一塊主板的組成有些復雜，那么多的硬件都插在上面，它的好壞決定了安全、穩定性，那么我們今天就來講講其中：CPU供電的重要性吧~

我們首先從主板上的CPU供電組成開始講起。主板上的供電電路其實有很多，除了我們常說的CPU供電外，內存、PCI-E以及配置在主板上的各種芯片都有自己的供電電路，只是由于CPU供電的重要性很高，而且CPU本身就是用電大戶，因此大家說起主板供電的時候，一般指代的就是CPU供電。CPU供電主要采用開關電源電路， 這是通過控制開關管開通和關斷的時間和比率，維持穩定輸出電壓的一種供電模式，不僅在技術上成熟可靠，而且擁有轉換效率高、穩壓范圍大、穩壓效果好、供電電流充足等多個優勢。

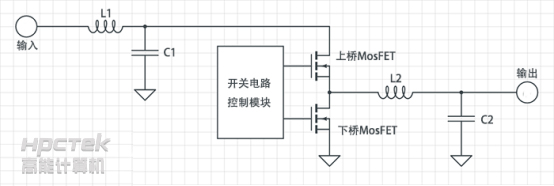

組成一組完整的開關電源電路通常需要有電容、電感、MosFET場效應管以及PWM脈沖寬度調制芯片四類元件組成，其組成原理圖如上所示。圖中電容的作用是穩定供電電壓，濾除電流中的雜波，讓電流更為純凈；電感線圈則是通過儲能和釋能，來起到穩定電流的作用；PWM芯片則是開關電路控制模塊的主要組成部分，電路輸出電壓的 高低與電流的大小基本上是由這個控制模塊；MosFET場效應管則分為上橋和下橋兩部分，電壓的調整就是通過上下橋MosFET配合工作實現的。

我們以高能計算機飛騰D2000八核ATX版型工控主板為代表，支持ATX供電24PIN+8PIN，可應付電腦的巨大耗電量的需要，優秀的CPU供電可以帶來更穩定的電流和電壓，可以讓CPU穩定地運行在高頻率；同時優秀的供電電路也會(huì )擁有比較高的轉換效率，不僅有利于省電，也可以有效減少發熱，降低平臺對散熱系統的需求。

所有電子元器件各司其職、相輔相成，才能讓設備穩定運行。主板供電固然重要，只要選擇靠譜的主板基本都不會(huì )出問題，主板更多的差異體現在總線帶寬、PCIe通道、接口數量、各種技術等多方面，所以選擇的時候根據自己的需要來就行。高能計算機作為中國工控主板研發生產商，緊密結合市場發展趨勢，研發出多款國產化整機，國產化主板等，主推飛騰、龍芯等國產化解決方案，全勢打造國產“工控”生態體系。

更多關于國產工控產品，敬請關注廣州高能計算機官網：http://www.jj361.com/
